ขนาดเส้นผ่าศูนย์กลางมิตซูบิชิเชือกลวด Lebus แขนยกกลองหลัก
ทิศทางการหมุน: ซ้ายขวา
อุปกรณ์การประมวลผล: ศูนย์เครื่องจักรกลซีเอ็นซี
สภาพแวดล้อมในการทำงาน: ในร่มฝนกลางแจ้งและฝุ่นละออง
การทำงาน ความสูง : ไม่เกิน 2000 ล้าน
อุณหภูมิในการทำงาน: -25 ~ + 50 เซ็นติการ์ด
ข้อมูลจำเพาะของผลิตภัณฑ์:
1) ลวดสลิงหรือเส้นผ่าศูนย์กลางสายเคเบิล (มม.)
2) เส้นผ่าศูนย์กลางกลองหลัก (มม.)
3) ความกว้างระหว่างครีบ (mm)
4) ความยาวของเชือกหรือสายเคเบิลที่จะรองรับ
5) วัสดุและความต้องการของกลอง
6) ภาระการปฏิบัติงานสูงสุดที่เชือกหรือสายเคเบิล
7) ทิศทางของรายการเชือกลวด
8) ประเภทของรายการเชือก
9) ระยะห่างของเส้นผ่านศูนย์กลางและตำแหน่งระหว่างครีบ
10) เส้นผ่านศูนย์กลางภายนอกของข้อต่อ
พารามิเตอร์ข้อมูลทางเทคนิคที่ CUSTOMER.doc จัดหาให้
LBS SPECIAL GROOVE DRUM WORKING CONDITIONS.doc
FLEET ANGLE.doc
วัสดุผลิตภัณฑ์ที่สามารถดัดแปรได้:
โพลีเมอร์ไนล่อน เหล็กกล้าคาร์บอน โลหะผสมอลูมิเนียม เหล็กแรงสูงทุกชนิด Q345, Q420, Q460, 20GrMo, 40GrMo, 42GrMo ฯลฯ
โครงสร้างผลิตภัณฑ์:

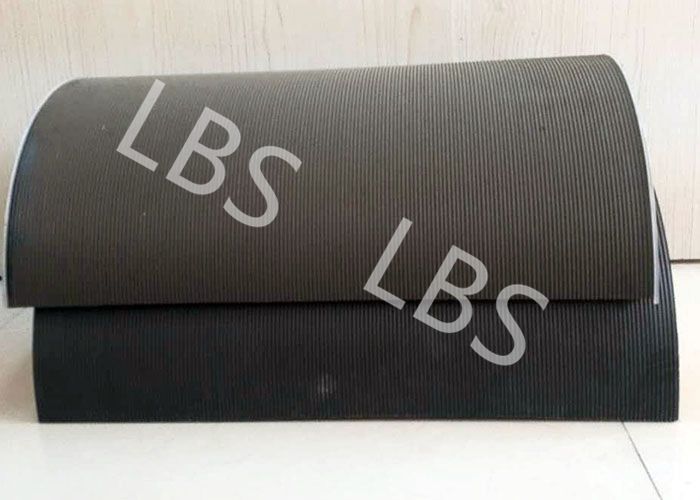

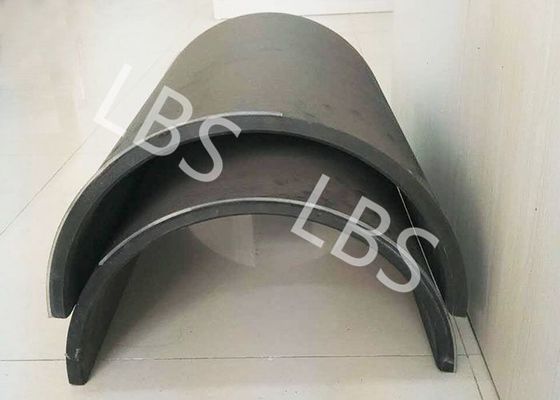

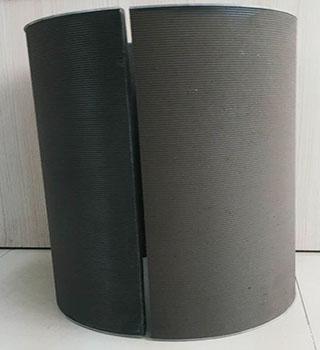

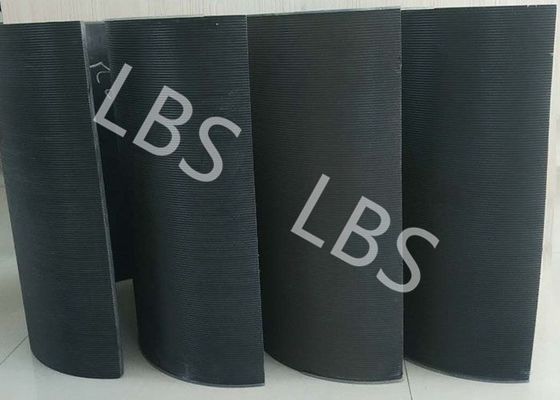

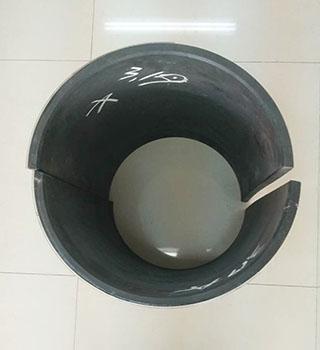

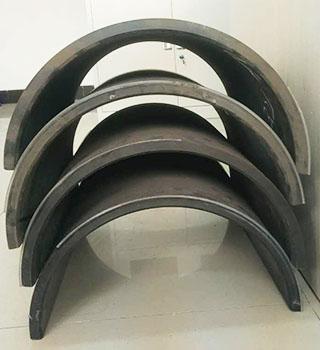

1. สามารถแยกแขนเสื้อแยกออกจากกลองที่ราบเรียบและเหมาะสำหรับการเปลี่ยนหรือเปลี่ยนกลอง
2. ระบบแยกแขนประกอบด้วยคู่ของเปลือกนอกที่เชื่อมต่อหรือเชื่อมเข้ากับกลองเรียบเพื่อให้เป็นรูปร่อง
3. ปลอกแยกประกอบด้วยร่องเกลียวและร่องคู่ขนาน
4. การออกแบบร่องตรงตามโครงสร้างเส้นผ่านศูนย์กลางและความยาวของเชือก
การประยุกต์ใช้ผลิตภัณฑ์:
1. อุตสาหกรรมปิโตรเลียม: แท่นขุดเจาะน้ำมัน, แท่นขุดเจาะน้ำมันปิโตรเลียม, แท่นขุดเจาะน้ำมันปิโตรเลียม, เครื่องกวาดสายพานลำเลียงเทรลเลอร์ ฯลฯ
2. เครื่องจักรเครน: เครื่องยกสะพานเครนเครนทาวเวอร์
3. เครื่องรอก: อาคารฉาบผนังเครื่องม้วนเครื่อง
เครื่องจักรทางวิศวกรรม: เครนทาวเวอร์, เครื่องตอกเสาเข็ม
5. เครื่องจักรทางทะเล: เครื่องกวาดปิโตรเลียมนอกชายฝั่ง drawworks และรอก
......
ข้อดีของ ผลิตภัณฑ์ :
Lebus ร่องกลองแก้ ปัญหา เรื่องการกัดเชือกใน กระบวนการ ขดลวดลวด Lebus ร่องระบบ ทำให้ม้วนของเชือกลวดเรียบ และ โหลดของแต่ละชั้นกระจายอย่างเท่าเทียมกัน เทคโนโลยียืดอายุการใช้งานของเชือกลวดยืดอายุการใช้งานของเชือกลวด ได้มากกว่า 500% ลดความเสียหายเชือกลวด ช่วยเพิ่มความปลอดภัยในการทำงานของอุปกรณ์ และ ช่วยลดปัญหาการปิดเครื่องกลไกเพื่อเปลี่ยนเชือก
พารามิเตอร์ทางเทคนิคและการประยุกต์ใช้:
| No: | เส้นผ่านศูนย์กลางของสาย (มม.): | ทิศทางการ หมุน | กลองหลัก
เส้นผ่าศูนย์กลาง (mm) | ความยาวกลองหลัก (มม.) | ใบสมัคร |
| 1 | 13 | Lefthand, Righthand | 430 | 763 | เครื่องขุดเจาะน้ำมัน workover rig,
เครื่องกว้านลาก |
| 2 | 13 18 | Lefthand, Righthand | 623 | 1144 | เครื่องกว้านวิศวกรรม,
ยกกว้าน |
| 3 | 22 26 | ซ้าย, ขวา | 730 | 1220 | แท่นขุดเจาะน้ำมัน,
Winch การบันทึกข้อมูล |
| 4 | 18 22 32 | Lefthand, Righthand | 670 | 1240 | เจาะ Rig Winch, Drawworks |
| 5 | 28 32 36 | Lefthand, Righthand | 560 | 630 | หมุนรอก Rig เครื่องกว้าน,
อุปกรณ์ยก |
| 6 | 26 28 32 45 | Lefthand, Righthand | 760 1146 | 1970 1765 | เครนนอกชายฝั่ง,
เครนเรือเดินสมุทร |
......
