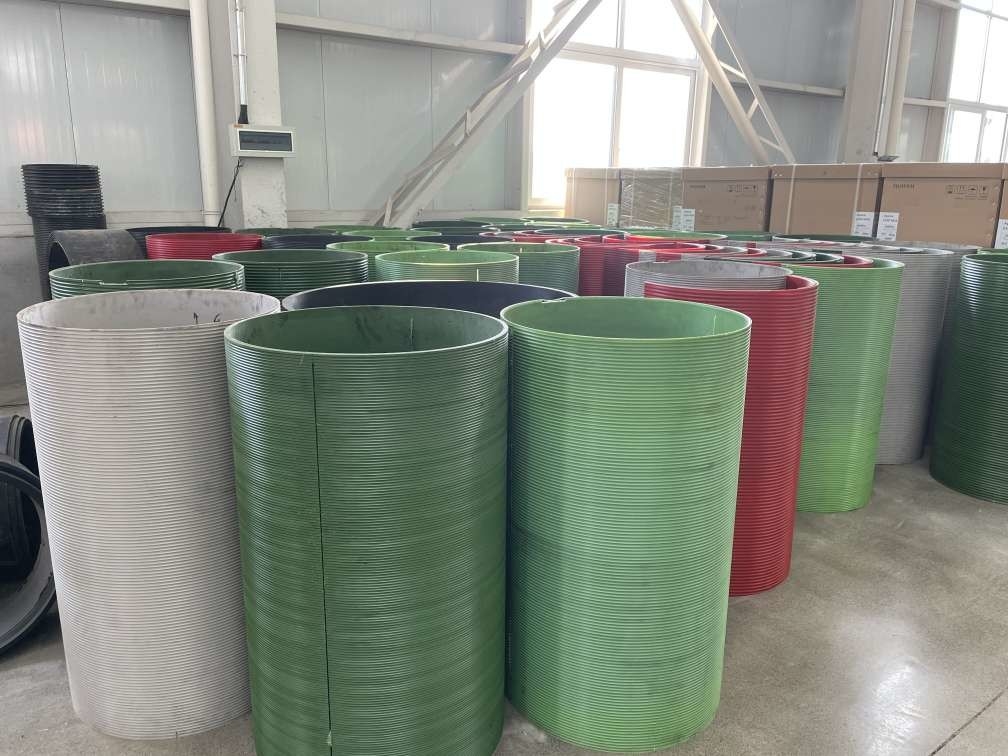

อุปกรณ์เครื่องจักรปลอกดรัมร่อง LBS ไนลอนโพลิเมอร์แบบแยกส่วน
ข้อมูลจำเพาะของผลิตภัณฑ์:
1) เส้นผ่านศูนย์กลางของลวดสลิงหรือสายเคเบิล (มม.)
2) เส้นผ่านศูนย์กลางของดรัมหลัก (มม.)
3) ความกว้างระหว่างหน้าแปลน (มม.)
4) ความยาวของเชือกหรือสายเคเบิลที่จะรองรับ
5) วัสดุและข้อกำหนดของดรัม
6) ภาระการทำงานสูงสุดบนเชือกหรือสายเคเบิล
7) ทิศทางการเข้าของลวดสลิง
8) ประเภทของการเข้าของเชือก
9) ระยะทางไปยังรอกคงที่และตำแหน่งระหว่างหน้าแปลน
10) เส้นผ่านศูนย์กลางภายนอกของหน้าแปลน
มุมมองผลิตภัณฑ์:
| เส้นผ่านศูนย์กลางของเชือก |
3-99 มม. |
| ความจุของเชือก |
20-1000M |
| ความจุในการรับน้ำหนักสูงสุด |
50MT |
| ประเภทสลิง |
ลวดหรือสายเคเบิล |
| ความเร็ว |
0-20m/min |
| การใช้งาน |
แท่นขุดเจาะ, การขุด, เครื่องจักร, การผูกเรือ, การก่อสร้าง, การยก, |
| งานผลิตภัณฑ์ |
ศูนย์เครื่องจักรกลซีเอ็นซี
|
พารามิเตอร์ทางเทคนิคและการใช้งาน:
| เลขที่: |
เส้นผ่านศูนย์กลางลวด (มม.): |
การหมุน ทิศทาง |
ดรัมหลัก
เส้นผ่านศูนย์กลาง (มม.) |
ความยาวดรัมหลัก (มม.) |
การใช้งาน |
| 1 |
8 10 13 |
ซ้าย,ขวา |
430 |
763 |
เครื่องกว้านแท่นขุดเจาะน้ำมัน,
เครื่องกว้านลากจูง
ปั้นจั่น |
| 2 |
13 15 18 |
ซ้าย,ขวา |
623 |
1144 |
เครื่องกว้านวิศวกรรม,
เครื่องกว้านยก, รถเครนตีนตะขาบ |
| 3 |
22 25 26 |
ซ้าย, ขวา |
730 |
1220 |
แท่นขุดเจาะน้ำมัน,
เครื่องกว้านบันทึก |
| 4 |
18 22 32 |
ซ้าย,ขวา |
670 |
1240 |
เครื่องกว้านแท่นขุดเจาะ, drawworks |
| 5 |
28 32 36 40 |
ซ้าย,ขวา |
560 |
630 |
เครื่องกว้านแท่นขุดเจาะแบบหมุน,
อุปกรณ์ยก |
| 6 |
26 28 32 45 |
ซ้าย,ขวา |
760 1146 |
1970 1765 |
เครนนอกชายฝั่ง,
เครนทะเล,เครื่องกว้านผูกเรือ
|
......
พารามิเตอร์ที่สำคัญที่สุดในการผลิตดรัม:
1) เส้นผ่านศูนย์กลางของลวดสลิงหรือสายเคเบิล (มม.)
2) เส้นผ่านศูนย์กลางของดรัมหลัก (มม.)
3) ความกว้างระหว่างหน้าแปลน (มม.)
4) ความยาวของเชือกหรือสายเคเบิลที่จะรองรับ
5) วัสดุและข้อกำหนดของดรัม
6) ภาระการทำงานสูงสุดบนเชือกหรือสายเคเบิล
7) ทิศทางการเข้าของลวดสลิง
8) ประเภทของการเข้าของเชือก
9) ระยะทางไปยังรอกคงที่และตำแหน่งระหว่างหน้าแปลน
10) เส้นผ่านศูนย์กลางภายนอกของหน้าแปลน
ปลอกร่องลวดสลิงแบบแยกส่วน: ปลอกแบบแยกส่วนแบบมีร่องสามารถวางบนดรัมเรียบและไม่มีร่องได้ – เหมาะสำหรับข้อดี:
ดรัมร่อง LBS แก้ปัญหาปัญหาของเชือกที่ถูกกัดในกระบวนการพันลวดสลิง. ร่อง LBSระบบ
ทำให้การพันลวดสลิงราบรื่น, และ ภาระของแต่ละชั้นกระจายอย่างสม่ำเสมอ,เทคโนโลยีช่วยยืดอายุการใช้งานของลวดสลิงอย่างมาก ขยายอายุการใช้งานของลวดสลิงได้มากกว่า 500% , ลดความเสียหายของลวดสลิง, ปรับปรุงความปลอดภัยในการทำงานของอุปกรณ์, และ ลดปัญหาการปิดเครื่องของอุปกรณ์เครื่องจักรกลเพื่อเปลี่ยนเชือกวัสดุผลิตภัณฑ์:
ไนลอนโพลิเมอร์, เหล็กกล้าคาร์บอน,
เหล็กลอย, อะลูมิเนียม, เหล็กกล้าความแข็งแรงสูงทุกชนิด Q345, Q420, Q460, 20GrMo, 40GrMo, 42GrMo, ฯลฯ ทำไมคุณควรเลือกเรา:
1) เรามีสิทธิบัตรร่อง LBS และวิศวกรด้านเทคนิคพิเศษสำหรับการออกแบบ
2) เรามีกรณี LBS ที่ประสบความสำเร็จมากที่สุดในโครงการขนาดใหญ่ของรัฐบาลและได้รับชื่อเสียงสูง
3) บริการที่ดีของเราหลังการขาย
การประยุกต์ใช้ผลิตภัณฑ์:
1. อุตสาหกรรมปิโตรเลียม: แท่นขุดเจาะน้ำมัน, รอกรถแทรกเตอร์ปิโตรเลียม, แท่นขุดเจาะน้ำมัน, เครื่องกว้านหน่วยสูบน้ำแบบติดตั้งบนรถพ่วง ฯลฯ
2. เครื่องจักรเครน: เครื่องยกสะพาน, ปั้นจั่น
3. รอก: เครื่องเช็ดผนังอาคาร, เครื่องม้วน
4. เครื่องจักรวิศวกรรม: ปั้นจั่น, เครื่องตอกเสาเข็ม
5. เครื่องจักรทางทะเล: เครื่องกว้านเครนนอกชายฝั่งปิโตรเลียม, drawworks และรอก
โครงสร้างผลิตภัณฑ์:
ปลอกร่องลวดสลิงแบบแยกส่วน: ปลอกแบบแยกส่วนแบบมีร่องสามารถวางบนดรัมเรียบและไม่มีร่องได้ – เหมาะสำหรับสำหรับการดัดแปลงหรือเปลี่ยนดรัม
ระบบปลอกแบบแยกส่วนประกอบด้วยเปลือกนอกสองคู่ที่ถูกยึดด้วยสลักเกลียวหรือเชื่อมเข้ากับดรัมเรียบเพื่อให้รูปแบบการร่อง, ปลอกแบบแยกส่วนประกอบด้วยร่องเกลียวและร่องขนาน, การออกแบบร่องสอดคล้องกับ โครงสร้างลวดสลิง เส้นผ่านศูนย์กลาง และความยาวที่ระบุ
