รายละเอียดสินค้า:
การชำระเงิน:
|

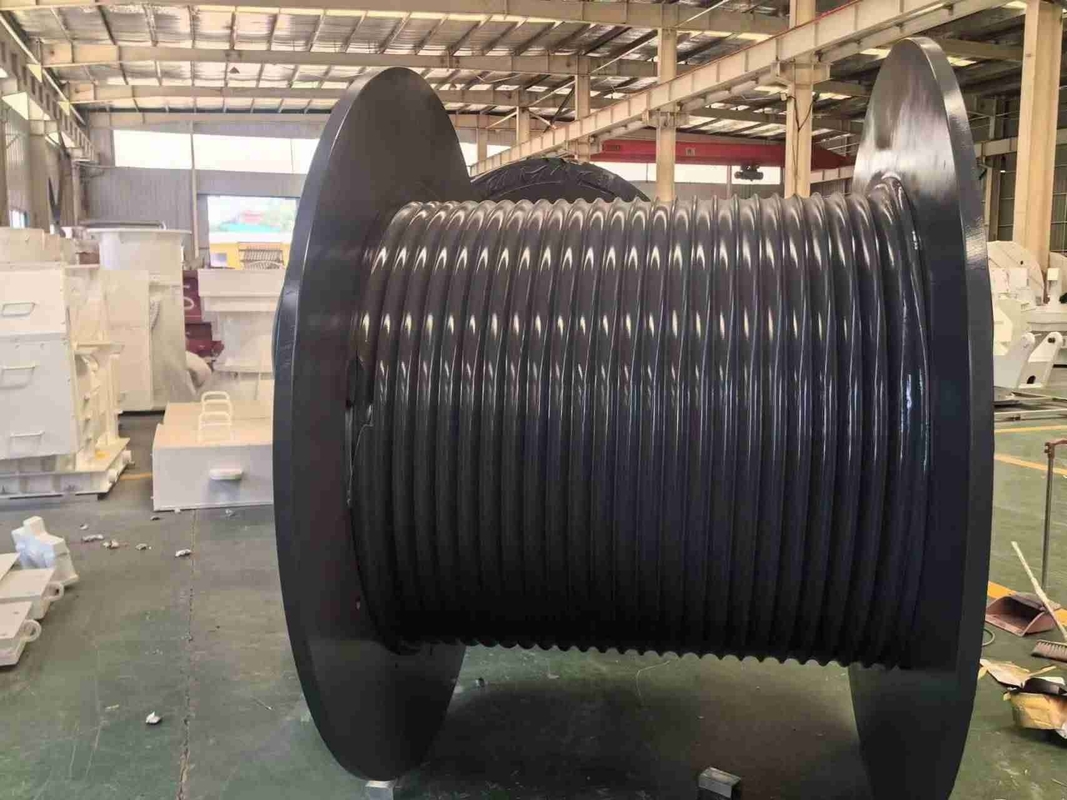

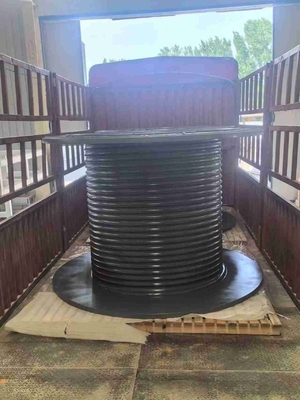

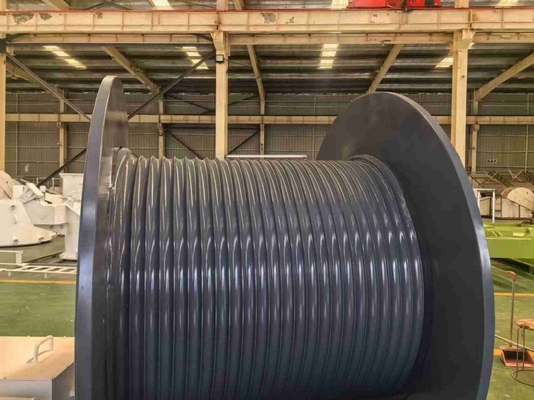

| ชื่อผลิตภัณฑ์: | Steel Q355d 300m Cable Winding Drum ส่วนประกอบหลักของทาวเวอร์เครน | ประเภทเซาะร่อง: | Lebus Grooved |
|---|---|---|---|
| สภาพผลิตภัณฑ์: | เครื่องจักรอย่างเต็มที่ | ประเภทสลิง: | ลวดสลิงหรือสายเคเบิล |
| โครงสร้าง: | กลองกับร่อง lebus | แอปพลิเคชัน: | ทาวเวอร์เครน |
| คำสำคัญ: | กลองม้วนสายเคเบิล | นำมาใช้: | เครน / วินช์ |
| เน้น: | เครนหอพารา คาเบิ้ล,หนาวทนทานเหล็ก สายทรัมลิ่ง,Q355D วัสดุเคเบิลลวดกลอง |
||
วัสดุของดรัมรอกร่อง: เหล็กกล้าคาร์บอน, เหล็กกล้าผสม, สแตนเลส, อลูมิเนียม, เหล็กกล้าความแข็งแรงสูง, ฯลฯ
มาตรฐานวัสดุ: GB, AISI, ASME, ASTM, JIS, DIN, ...
อุณหภูมิแวดล้อม: -40 ° C ถึง +45 ° C
อุณหภูมิแวดล้อมในการจัดเก็บ: -40 ° C ถึง +50 ° C
ประเภทร่องของดรัม: ร่องเกลียวหรือร่อง Lebus
ทิศทางการหมุนของดรัม: ซ้ายหรือขวา
วิธีการประมวลผล: งานเครื่องจักร
เส้นผ่านศูนย์กลางของลวดสลิง: 3 มม. ~ 100 มม.
อุปกรณ์ประมวลผล: ศูนย์กลางเครื่องจักร CNC
| เลขที่: | เส้นผ่านศูนย์กลางลวด (มม.): | การหมุน ทิศทาง | ดรัมหลัก เส้นผ่านศูนย์กลาง (มม.) | ความยาวดรัมหลัก (มม.) | การประยุกต์ใช้งาน |
| 1 | 8 10 13 | ซ้าย,ขวา | 430 | 763 | รอกแท่นขุดเจาะน้ำมัน, รอกลากจูง เครนปั้นจั่น |
| 2 | 13 18 20 | ซ้าย,ขวา | 623 | 1144 | รอกวิศวกรรม, รอกยก,เครนตีนตะขาบ |
| 3 | 22 25 26 | ซ้าย,ขวา | 730 | 1220 | แท่นขุดเจาะน้ำมัน, รอกบันทึก |
| 4 | 18 22 32 | ซ้าย,ขวา | 670 | 1240 | รอกแท่นขุดเจาะ, drawworks |
| 5 | 28 32 36 40 | ซ้าย,ขวา | 560 | 630 | รอกแท่นขุดเจาะแบบหมุน, อุปกรณ์ยก |
| 6 | 26 28 32 45 | ซ้าย,ขวา | 760 1146 | 1970 1765 | เครนนอกชายฝั่ง, |
1. มีร่องเฉพาะเพื่อให้ลวดสลิงพันอย่างเป็นระเบียบและมีความแข็งแรงสม่ำเสมอในแต่ละชั้น
2. สามารถคำนวณแรงที่แน่นอนที่เชือกกระทำต่อดรัมได้
3. การพันอยู่ภายใต้การควบคุมทั้งหมด ซึ่งป้องกันไม่ให้ชั้นล่างถูกบดหรือหนีบโดยชั้นบน
4. ด้วยร่อง ร่องต่อเนื่องในดรัมจะขนานกับหน้าแปลน ยกเว้นสองจุดไขว้กันในแต่ละ Revelution ที่ร่องเคลื่อนที่ข้ามดรัมครึ่งหนึ่งเพื่อให้ระยะพิทช์ของการเคลื่อนที่สำหรับแต่ละพิทช์
ดรัมร่อง LBS แก้ปัญหาการพันลวดสลิง
เมื่อเทียบกับดรัมร่องไร้สาย (เรียบ) ทั่วไปและดรัมร่องเชือกเกลียว ร่องเชือก LBS มีข้อได้เปรียบที่ชัดเจนในการพันลวดสลิงหลายชั้น ระบบร่องพิเศษ LBS ทำให้การพันลวดสลิงราบรื่น และโหลดของแต่ละชั้นกระจายอย่างสม่ำเสมอ ยืดอายุการใช้งานของเชือก ลดความเสียหายของลวดสลิง ปรับปรุงความปลอดภัยในการทำงานของอุปกรณ์ และลดปัญหาการปิดเครื่องของอุปกรณ์เครื่องจักรกลเพื่อเปลี่ยนเชือก
1. หน้าแปลนของดรัมจะต้องตั้งฉากกับผนังดรัมในทุกสภาวะ แม้ภายใต้ภาระ
2. ต้องรักษาเชือกให้ตึงในกระบวนการพันเพื่อให้เชือกถูกบดกับผนังร่อง เมื่อการพันไม่สามารถตอบสนองเงื่อนไขนี้ได้ จะต้องใช้ลูกกลิ้งกด โดยทั่วไปแนะนำให้ความตึงของเชือกควรมีอย่างน้อย 2% ของแรงดึงขาดหรือ 10% ของภาระงาน
3. โดยทั่วไปแล้วช่วงมุมกองเรือไม่ควรเกิน 1.5 องศาและไม่น้อยกว่า 0.25 องศา
4. เมื่อลวดสลิงปล่อยออกจากดรัมวนรอบรอก ศูนย์กลางของรอกควรอยู่เหนือศูนย์กลางของดรัม
5. ต้องรักษาเชือกให้กลม ไม่หลวม แม้ภายใต้ภาระสูงสุด
6. เชือกต้องเป็นโครงสร้างป้องกันการหมุน
7. โปรดวัดการเปลี่ยนแปลงของเส้นผ่านศูนย์กลางเชือกภายใต้ภาระที่แตกต่างกัน
