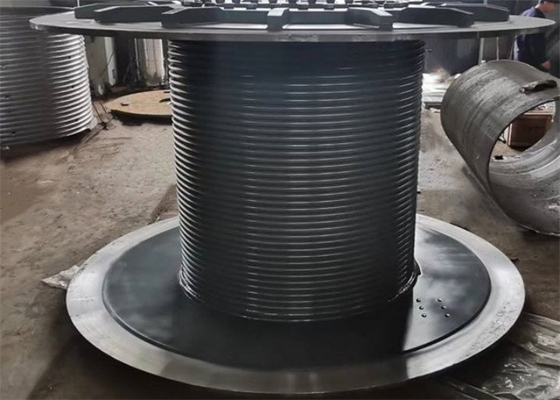

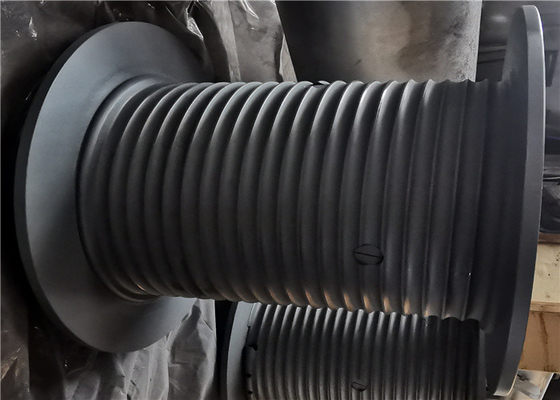

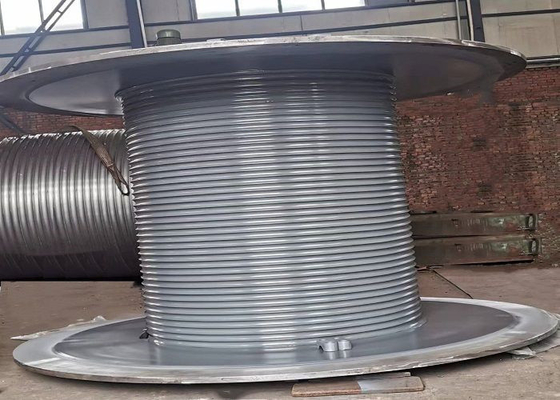

| ชื่อผลิตภัณฑ์: | Steel Q355d 300m Cable Winding Drum ส่วนประกอบหลักของทาวเวอร์เครน | ประเภทเซาะร่อง: | Lebus Grooved |
|---|---|---|---|
| สภาพสินค้า: | เครื่องจักรอย่างเต็มที่ | ประเภทสลิง: | ลวดสลิงหรือสายเคเบิล |
| โครงสร้าง: | กลองกับร่อง lebus | แอปพลิเคชัน: | ทาวเวอร์เครน |
| แสงสูง: | ดรัมม้วนสาย 300 ม.,ดรัมม้วนสาย Q355d,ดรัมม้วนลวดสลิง 300 ม. |
||
กว้านสลิงร่องวัสดุ: เหล็กกล้าคาร์บอน, โลหะผสมเหล็ก, สแตนเลส, อลูมิเนียม, เหล็กกำลังสูง, ฯลฯ
มาตรฐานวัสดุ: GB, AISI, ASME, ASTM, JIS, DIN, ...
อุณหภูมิแวดล้อม: -40 ° C ถึง +45 ° C
อุณหภูมิแวดล้อม Stroage: -40 ° C ถึง +50 ° C
ประเภทร่องของกลอง: ร่องเกลียวหรือร่อง Lebus
ทิศทางการหมุนของกลอง: มือซ้ายหรือมือขวา
วิธีการประมวลผล: งานเครื่องจักร
เส้นผ่านศูนย์กลางลวดสลิง: 3 MM~100 MM
อุปกรณ์การประมวลผล: ศูนย์เครื่องจักรกลซีเอ็นซี
1. มีร่องเฉพาะเพื่อให้การพันลวดสลิงเป็นระเบียบและแข็งแรงสม่ำเสมอทุกชั้น
2. สามารถคำนวณแรงที่แน่นอนที่เชือกกำหนดบนดรัมได้
3. การสปูลอยู่ภายใต้การควบคุมทั้งหมด ซึ่งป้องกันไม่ให้ชั้นล่างถูกทับหรือบีบโดยชั้นบน
4. ด้วยร่อง ร่องต่อเนื่องในดรัมจะขนานกับหน้าแปลน ยกเว้นจุดไขว้สองจุดในแต่ละ Revelution โดยที่ร่องจะเคลื่อนผ่านดรัมครึ่งพิทช์เพื่อให้ระยะพิทช์ของการเคลื่อนไหวสำหรับแต่ละพิตช์
| ไม่: | เส้นผ่านศูนย์กลางลวด (มม.): | การหมุน ทิศทาง | กลองหลัก เส้นผ่านศูนย์กลาง (มม.) |
ความยาวดรัมหลัก(มม.) | แอปพลิเคชัน |
| 1 | 8 10 13 | มือซ้าย,มือขวา | 430 | 763 | กว้านแท่นขุดเจาะน้ำมัน, กว้านลาก ทาวเวอร์เครน |
| 2 | 13 18 20 | มือซ้าย,มือขวา | 623 | 1144 | กว้านวิศวกรรม, ยกกว้าน, เครนตีนตะขาบ |
| 3 | 22 25 26 | มือซ้าย, มือขวา | 730 | 1220 | แท่นขุดเจาะน้ำมัน , กว้านบันทึก |
| 4 | 18 22 32 | มือซ้าย,มือขวา | 670 | 1240 | เครื่องกว้านแท่นขุดเจาะ, งานวาด |
| 5 | 28 32 36 40 | มือซ้าย,มือขวา | 560 | 630 | กว้านแท่นขุดเจาะหมุน, อุปกรณ์ยก |
| 6 | 26 28 32 45 | มือซ้าย,มือขวา | 760 1146 | 2513 2308 |
เครนนอกชายฝั่ง, |
กลองร่อง LBS แก้ปัญหาการม้วนลวดสลิง
เมื่อเทียบกับกลองร่อง (เรียบ) ไร้สายธรรมดาและกลองร่องเชือกเกลียว ร่องเชือก LBS มีข้อได้เปรียบที่ชัดเจนในการเก็บพักลวดสลิงหลายชั้น ระบบร่องพิเศษของ LBS ทำให้การม้วนลวดสลิงราบรื่น และโหลดของแต่ละชั้นกระจายเท่า ๆ กัน , ยืดอายุการใช้งานของเชือก , ลดความเสียหายของลวดสลิง , เพิ่มความปลอดภัยในการทำงานของอุปกรณ์ , และลดปัญหาการหยุดทำงานของเครื่องจักรเพื่อเปลี่ยนเชือก
1. หน้าแปลนของดรัมต้องตั้งฉากกับผนังดรัมในทุกสภาวะ แม้ภายใต้น้ำหนักบรรทุก
2. เชือกต้องอยู่ภายใต้แรงดึงในกระบวนการม้วนเก็บ เพื่อที่เชือกจะได้เสียดสีกับผนังร่องเมื่อการสปูลไม่เป็นไปตามเงื่อนไขนี้ ควรใช้ลูกกลิ้งกด โดยทั่วไปแนะนำว่าความตึงของเชือกควรมีความตึงอย่างน้อย 2% หรือภาระการทำงาน 10%
3. โดยทั่วไปแล้วช่วงมุมของกองเรือไม่ควรเกิน 1.5 องศาและไม่น้อยกว่า 0.25 องศา
4.เมื่อปล่อยเชือกลวดออกจากดรัมไปรอบๆ มัด ศูนย์กลางของมัดควรอยู่เหนือกึ่งกลางของดรัม
5.เชือกต้องกลม ไม่หลวม แม้รับน้ำหนักสูงสุด
6.เชือกต้องมีโครงสร้างป้องกันการหมุน
7. กรุณาวัดการเปลี่ยนแปลงของเส้นผ่านศูนย์กลางของเชือกภายใต้ภาระที่แตกต่างกัน
